STRAIGHT-line

Le coussin pneumatique spécial garantit une grande stabilité et répétabilité. Avec un frein micrométrique, le chariot de mesure peut être maintenu en position, sans affecter le palier pneumatique. De cette manière, il y a une précontrainte très constante et stable.

Domaines d'application:

  • Instrument de mesure pour assurance-qualité dans des conditions à l'atelier jusqu' au laboratoire
  • Étalonnage et contrôle des systèmes de mesure et des moyens de contrôle
  • Alignement et contrôle / enregistrement de la rectitude et de parallélisme des guidages linéaires ou axes linéaires
  • Mesure de la rectitude, parallélisme et la torsion sur des pièces à usiner et des assemblages
  • Alignement des pièces à usiner sur systèmes de fixation de pièces et chargeurs de plaques


En option STRAIGHT-line peut être déplacé manuellement ou par moteur. La saisie et l'analyse des valeurs mesurées sont réalisées de manière statique ou dynamique, un logiciel éprouvé est disponible à cet effet.

Avantages:


  • Coussin pneumatique de haute précision et sans usure de chariot de mesure
  • Haute stabilité et rigidité du coussinet pneumatique
  • Répétabilité inégalé
  • Libre déplacement sans résistance du chariot de mesure
  • Bruit minimal du palier penumatique
  • Nombreuses possibilités de mesure avec des accessoires CARBON-stand (en option)
  • Possibilité de mesures dynamiques avec le logiciel XPRO-k2 / k4
  • Étalonnage SCS (ISO/IEC 17025) compris








Informations techniques

Type Dimensions (L×W×H) Poids Surface de guidage requis en haut/latérale Angle des surfaces de guidage Chanfrein maximal Précision de répétition standard/ultra Motorisation Système vertical de mesure des longueurs Vitesse Air comprimé requis
autres versions

Demande aux surfaces de guidage : la qualité recommandée DIN 876/00.

Pour des solutions spéciales ou d'autres tailles demandez-nous : Contact.

Accessoire

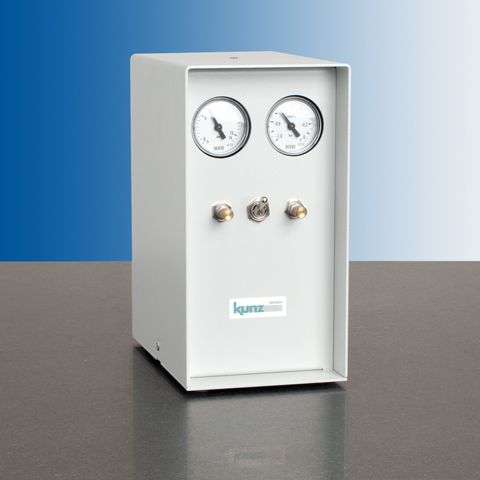

Unité de préparation pneumatique SA 100

L'unité de préparation pneumatique SA 100 sert à nettoyer et régler l'air comprimé et à générer le vide nécessaire. Cette unité de préparation pneumatique est, entre autres, indispensable au chariot de mesure avec coussinet pneumatique STRAIGHT-line.

Details

CARBON-stand

Le support de palpeur CARBON-stand constitue une option pratique pour procéder à des mesures d’une manière encore plus simple et plus efficace à l’aide du chariot de mesure STRAIGHT-line. Sur la colonne verticale, la potence se règle en hauteur au moyen d’une vis moletée et se fixe dans la position souhaitée.

Details

FINE-step

Le chariot à ajustage précis FINE-step constitue une bonne option pour positionner le chariot de mesure STRAIGHT-line facilement et avec une grande précision.

Details

Palpeurs

Divers types de palpeurs sont contenus dans notre gamme.

Details

Pilotage / Motorisation

Pour STRAIGHT-line et STRAIGHT-set : L'appareil de pilotage manuel RECO permet le déplacement motorisé du chariot de mesure dans différentes vitesses – avec ou sans câble.

Details
