STRAIGHT-line

Das besondere an diesem innovativen Produkt ist die spezielle, von Kunz precision AG entwickelte Vakuum-Luftlagerung. Der Messschlitten STRAIGHT-line wird mittels Unterdruck an die Führung angezogen und mit einem Luftlager wiederum abgehoben. Auf diese Weise entsteht eine sehr konstante und stabile Vorspannung.

Einsatzgebiete:

  • Messmittel zur Qualitätssicherung unter Werkstatt- bis hin zu Laborbedingungen
  • Kalibrierung und Überprüfungen von Prüf- und Messmitteln
  • Ausrichtung und Kontrolle / Protokollierung der Geradheit und Parallelität von Linearführungen oder Linearachsen
  • Ausmessen der Geradheit, Parallelität und Verdrehung an Werkstücken und Baugruppen
  • Ausrichten von Werkstücken auf Aufspannvorrichtungen und Plattenwechslern

STRAIGHT-line ist optional mit Motorisierung und Wegmesssystem lieferbar. Die Erfassung und Auswertung der Messwerte erfolgt statisch oder dynamisch und es stehen eigens entwickelte, bewährte und praxiserprobte Software-Lösungen zur Verfügung.

Vorteile:

  • Hochpräzise, verschleissfreie Luftlagerung des Messschlittens
  • Hohe Luftlagerstabilität und -steifigkeit
  • Unübertroffene Wiederholgenauigkeit
  • Widerstandsfreie Verfahrbewegung des Messschlittens
  • Minimales Luftlagerrauschen
  • Vielseitige Messmöglichkeiten durch optionales Zubehör CARBON-stand
  • Möglichkeit dynamischer Messungen mit Software XPRO-k2 / k4
  • Inkl. Kalibrierung SCS (ISO/IEC 17025)

Die Firma Kunz precision AG ist führend bei der Überarbeitung und Kalibrierung von Hartgestein-Prüfplatten und Prüfmitteln in höchsten Genauigkeiten.

Factsheet STRAIGHT-line

Technische Daten

Type Abmessungen (LxBxH) Gewicht Benötigte Führungsfläche oben/seitlich Winkel der Führungsflächen Maximaler Kantenbruch Wiederholgenauigkeit standard/ultra Motorisierung Längenmesssystem Geschwindigkeit motorisiert Benötigte Druckluft
STRAIGHT-line 100 120 x 112 x 85 mm 1.1 kg 90 / 57 mm 90° (+/-1.5) 5 mm 0.30 µm / 0.05 µm extern extern 12 - 125 mm/s 6 bar
STRAIGHT-line 120 120 x 142 x 85 mm 1.3 kg 120 / 57 mm 90° (+/-1.5) 5 mm 0.30 µm / 0.05 µm extern extern 12 - 125 mm/s 6 bar
STRAIGHT-line 150 170 x 170 x 112 mm 2.9 kg 145 / 72 mm 90° (+/-1.5) 5 mm 0.30 µm / 0.05 µm intern extern 12–125 mm/s 6 bar
STRAIGHT-line 200 224 × 190 × 112 mm 3.4 kg 195 / 72 mm 90° (+/-1.5) 8 mm 0.30 µm / 0.05 µm intern intern 12–125 mm/s 6 bar
STRAIGHT-line 220 215 x 250 x 145 mm 5.7 kg 215 / 101 mm 90° (+/-1.0) 8 mm 0.30 µm / 0.05 µm intern intern 12 - 125 mm/s 6 bar
weitere Varianten

Ebenheit Führungsfläche: mindestens Qualität DIN 876/00 wird empfohlen.

Kontaktieren Sie uns für Sonderlösungen oder weitere Grössen: Kontakt.

Zubehör

Luftaufbereitungseinheit SA 100

Die Luftaufbereitungseinheit SA 100 dient zur Reinigung und Regelung der Druckluft wie auch der Erzeugung des benötigten Vakuums. Diese Luftaufbereitungseinheit wird unter anderem für den vakuum-luftgelagerten Messschlitten STRAIGHT-line benötigt.

CARBON-stand

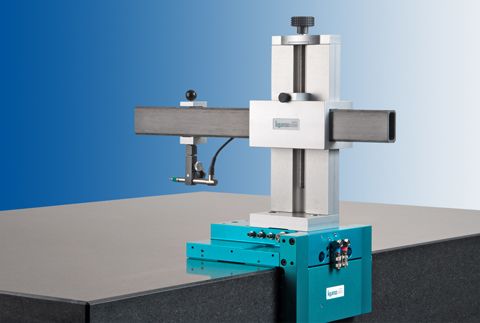

Um das Messen mit dem Messschlitten STRAIGHT-line noch einfacher und effizienter zu gestalten, ist das Messtasterstativ CARBON-stand als praktische Option erhältlich. An der vertikalen Säule wird der Ausleger in der Höhe mittels Rändelschraube verstellt und in der gewünschten Position fixiert.

FINE-step

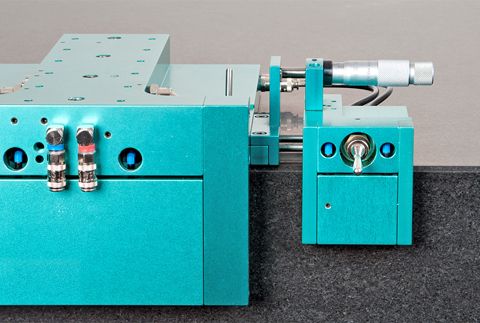

Der Feinverstellschlitten FINE-step eignet sich als Option, um den Messschlitten STRAIGHT-line auf einfache Weise exakt zu positionieren.

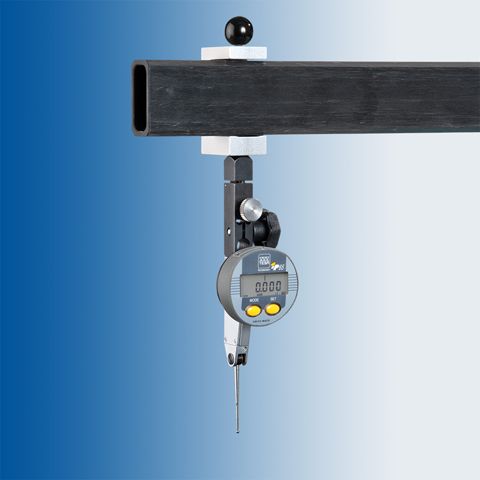

Messtaster

Wir haben verschiedene Messtaster bei uns im Sortiment.

Steuerung / Motorisierung

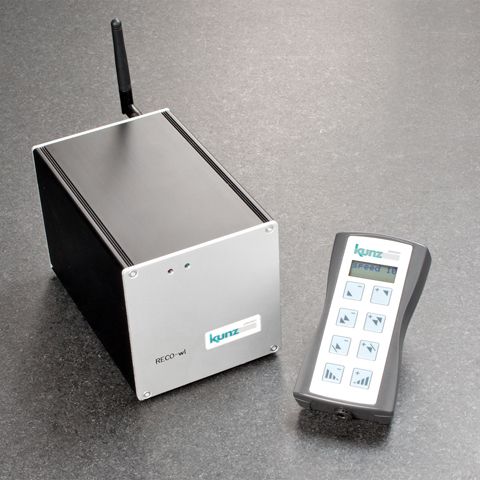

Für STRAIGHT-line und STRAIGHT-set: Mit dem Handbedienungsgerät RECO kann der Messschlitten in verschiedenen Geschwindigkeiten motorisiert verfahren werden – kabelgebunden oder kabellos
